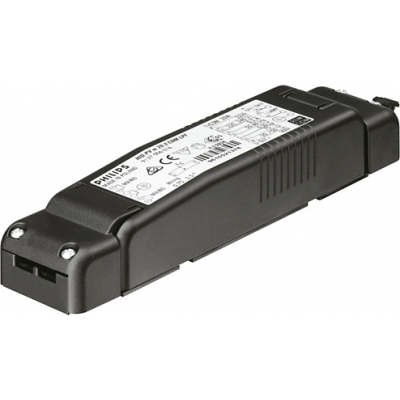

Ballast électronique mini Philips HID-PV m 20 /I CDM LPF 220-240V 50/60Hz

Platine électronique iodure Philips HID-PV m 20 /I CDM LPF 220-240V 50/60Hz

Alimentation électronique , miniature  pour lampes iodure de puissance 20W (culot GX10, GU6.5, G8.5, G12, CMH, CDM, PGJ5 ...) version déporté, cl2 à bornier.

 Besoin d'une quan

Caractéristiques principales

• Amorçage robuste grâce à l'amorçage par résonance
• Fonctionnement silencieux
• Adaptation aisée aux luminaires
• Installation simplifiée et câblage avec contacts à poussoir
• Qualité élevée pour une installation réussie
• Appareillage le plus compact disponible
• Commande par microprocesseur
• Durée de vie élevée de 40 000 heures

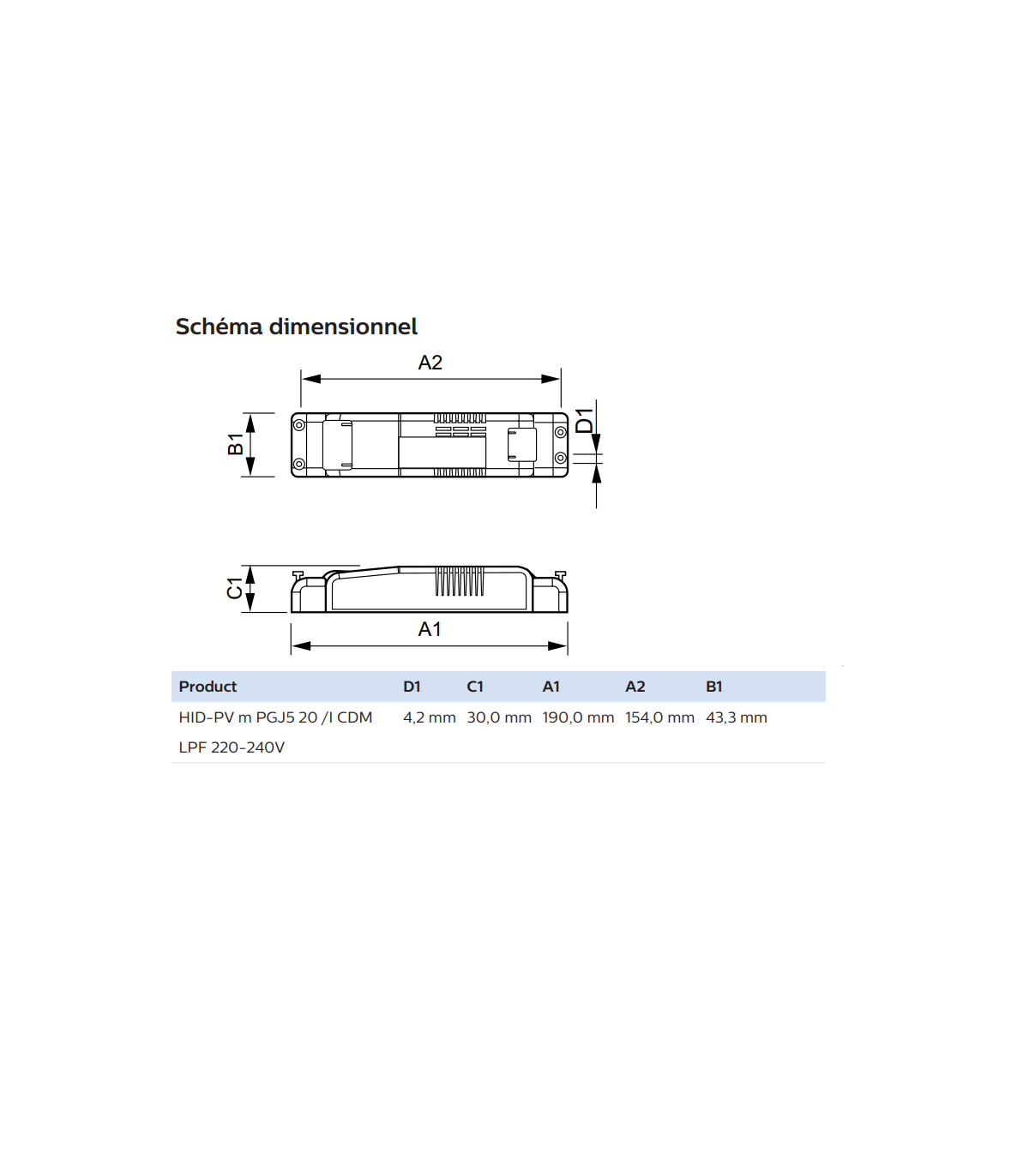

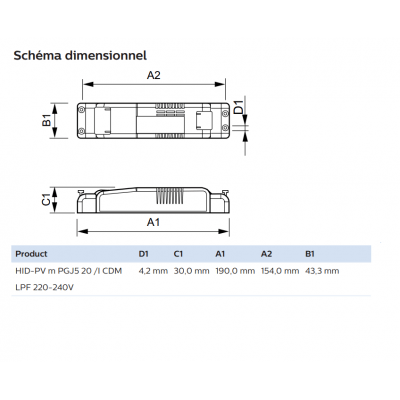

• Dimension : Voir la photo du schéma

Caractéristiques générales

Code d'application LPF

Type de version mk1

Type de lampe CDM

Nombre de lampes 1 pièce/unité

Compatible pour une utilisation extérieure Non

Nombre de produits sur disjoncteur(16 A courbe B ) (nom.) 48

Caractéristiques électriques

Tension d’entrée 220 à 240 V

Fréquence d'entrée 50 à 60 Hz

Tension secteur minimum de fonctionnement (min.) 198 V

Fréquence de fonctionnement (nom.) 0.10 kHz

Tension d'amorçage (max.) 1,5 kV

Tension d'amorçage (min.) 1,3 kV

Temps d'arrêt de l'amorçage (nom.) 25 min

Caractéristiques de la tension réseau (AC) -10%-+6%

Sécurité de tension secteur (CA) -18%-+10%

Courant de fuite (max.) 0,25 mA

largeur d'impulsion du courant d'appel 0,40 ms

Déviation puissance constante -3%/+3%

Pertes de puissance (nom.) 3 W

Pic de courant d’appel (max.) 30 A

Câblage

Capacité entre les fils de sortie (nom.) 200 pF

Longueur de câble entre le dispositif et la lampe 2 m

Longueur de dénudage de câble 10.0-11.0 mm

Section des câbles de contact de ballast 0.75-2.50 mm²

Type de connecteur Insert

Caractéristiques systèmes

Puissance de ballast nominale 20 W

Températures

T-ambiante (max.) 50 °C

Température ambiante (min.) -20 °C

Température de stockage (max.) 80 °C

Température de stockage (min.) -25 °C

Durée de vie à la température du boitier (nom.) 65 °C

Température maximum du boitier (max.) 75 °C

Matériaux et finitions

Boîtier /I

Normes et recommandations

Protection thermique active oui

EMI 9 kHz ... 300 MHz

CISPR 15 éd 7.2

Norme de vibration

IEC68-2-6 F c

Indice IK IEC 68-2-29 Eb

Marques d’homologation

Marquage F

Déclaration CE

Certificat CB

Niveau de bruit et de ronflement Inaudible

Données logistiques

Code de produit complet 871150090981730

Désignation Produit

HID-PV m PGJ5 20 /I CDM LPF 220-240V

Code barre produit (EAN) 8711500909817

Code de commande 90981730

Unité d’emballage 1

Conditionnement par carton 12

Code industriel (12NC) 913700601666

Poids net (pièce) 0,140 kg
